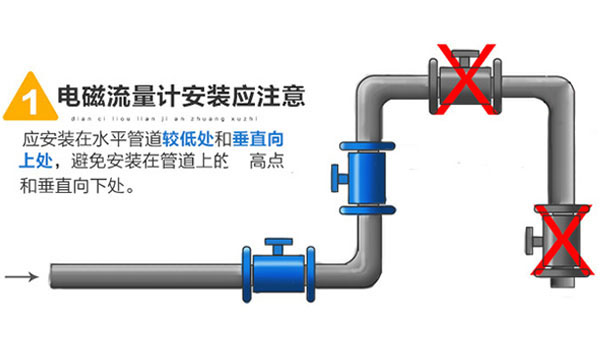

電磁流量計的安裝方向沒有特別嚴格的要求,一般水平,垂直或者傾斜均可,不受限制。但必須提醒的是,為了保證管道內是充滿被測介質,也就是“滿管”狀態,建議*好是垂直安裝,流向自下而上,尤其是對于液固兩相的流體,必須垂直安裝。若現場只允許水平安裝,則必須保證兩電*在同一水平面,電*的軸線必須近似于水平方向,因為處于底部的電**易被沉積物覆蓋,頂部電*易被液體中偶爾存在的氣泡擦過,遮住電*表面,使輸出的信號有波動。下面列舉電磁流量計在安裝方面需要注意的事項:
1、流量計的上游至少要有5DN的直管段,下游至少要有至少3DN的直管段,為了方便安裝和拆卸,可在流量計出廠時加裝管道伸縮節;
2、流體的流動方向和流量計殼體上的箭頭標注方向一致;
3、管道內如有負壓,會損壞流量計的內部襯里材料,需要特別注意,防止產生負壓。例如液體溫度高于室溫,關閉傳感器上下游截止閥停止運行后,流體冷卻收縮會形成負壓,應在傳感器附近裝有負壓防止閥;
4、流量計應盡可能遠離泵,閥門等設備,避免其對測量的干擾;
5、流量計應盡可能遠離射頻,強磁場,強震動等干擾源;
6、若測量管道有震動,在流量計的兩邊應有固定的支座;
7、測量混合相流體時,選擇不會引起相分離的場所;測量雙組分液體時,避免裝在混合尚未均勻的下游;測量化學反應管道時,要裝在反應充分完成段的下游;同時測量混合相流體時,混合點與流量計之間的距離*少要有30DN的直管段;
8、為方便今后流量計的清洗和維護,應安裝旁通管道,并保證流量計前5DN后3DN的直管段;
9、安裝電磁流量計時,應注意均勻擰緊兩個法蘭,否則容易壓壞襯里材料,*好是用力矩扳手;
10、傳感器必須單獨接地,一般情況下接地電阻應在100歐以下,對于防爆產品和防雷擊要求的安裝情況,接地電阻應小于10歐。原則上,分體式流量計的接地應在傳感器一側,轉換器接地應在同一接地點;
11、分體式電磁流量計轉換器一般安裝在傳感器附近或者配電室,需要注意的是,傳感器與轉換器連接是,為了避免干擾信號,信號電纜必須單獨穿在接地保護金屬管內,不能把信號和電源電纜混穿在同一金屬管內。
電磁流量計安裝對直管段的要求
選擇正確的安裝點和安裝方法是使用好電磁流量計的關鍵,若安裝失誤,不但會影響測量精度,還會影響流量計的使用壽命,甚至會損壞流量計。
直管段要求

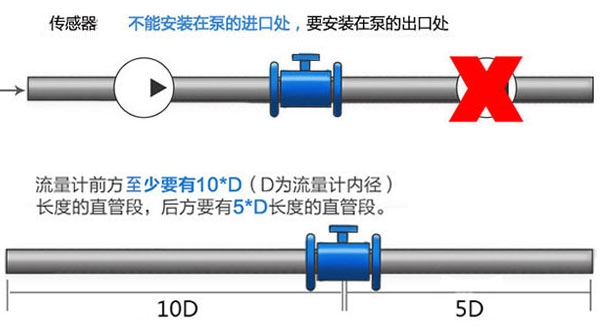

為保證電磁流量計的測量精度,儀表所在的上下游直管段內壁應清潔,無明顯凹痕、積垢和起皮等現象。電磁流量計安裝位置上下游直管段- -般遵循前十后五原則,要求前直管段不小于10 D,后直管段不小于5 D;若在上游管段處有其他化學物質注入的情況下,*易導致電導率的不均勻性,流量計應盡量遠離主入口至少20 D處(如圖 1);若電磁流量計上下游采用異徑管時,異徑管中心錐角a應小于15° (如圖2)。
為了確保電磁流量計的測量準確,必須正確地選擇安裝位置(如下圖所示:)
電磁流量計對直管段的要求:
電磁流量計必須水平安裝在管道上(管道傾斜在5以內),安裝時流量計軸威力巴流量計線應 與管道軸線同心,流向要一致。
電磁流量計上游管道長度應有不小于2D的等徑直管段,如果安裝場所充許建議上游直管段為20D、下游為5D。電磁流量計對配管的要求:
流量計安裝點的上下游配管的內徑與流量計內徑相同。電磁流量計對旁通管的要求:
為了保證流量計檢修時不影響介質的正常使用,在流量計的前后管道上應安裝切斷閥門(截止閥),同時應設置旁通管道。流量控制閥要安裝在流量計的下游,流量計使用時上游所裝的截止閥必須全開,避免上游部分的流體產生不穩流現象。
電磁流量計對外部環境的要求:
流量計*好安裝在室內,必須要安裝在室外時,一定要采用防曬、防雨。防霄措施,以免影響使用壽命。
