磁翻板液位計

蒸汽夾套磁翻板液位計

蒸汽夾套磁翻板液位計

品 *:JKM/凱銘儀表 型 號:JKM-UHZ 測量范圍:0~12m 精度等級:±10mm 產品材質:304/316L/PP 不銹鋼內襯四氟 適用介質:水 化工原料 油 液體 工作壓力:1.0/1.6/2.5MPa 工作溫度:≤400℃ 安裝方式:側裝 頂裝 訂貨號:VHK641203FWM

產品詳情

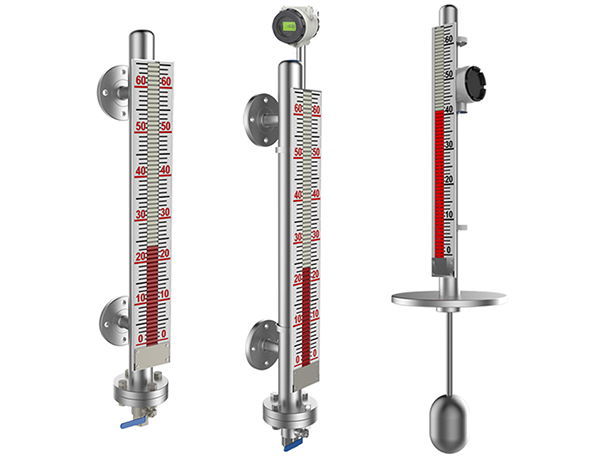

蒸汽夾套磁翻板液位計產品概述
磁翻板液位計由本體、翻板箱(由紅、白雙色磁性小翻板組成)、浮子、法蘭蓋等組成,用于各類液體容器的液位測量。磁翻板液位計能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。UHZ系列磁翻板液位計可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位,全過程測量無盲區、顯示醒目,讀數直觀,并且測量范圍大,配上液位報警、控制開關,可實現液位或界位的上下限報警和控制,配上液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號,實現遠距離檢測、指示、記錄與控制。 UHZ系列磁翻板液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。

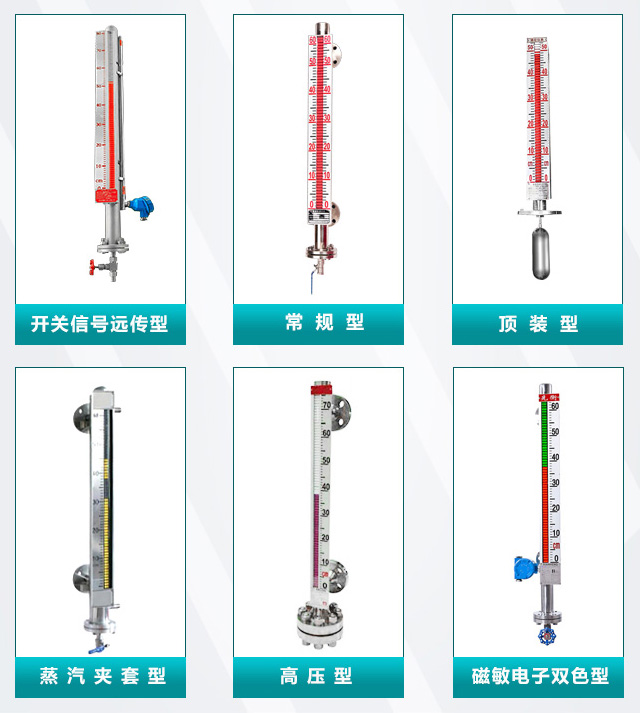

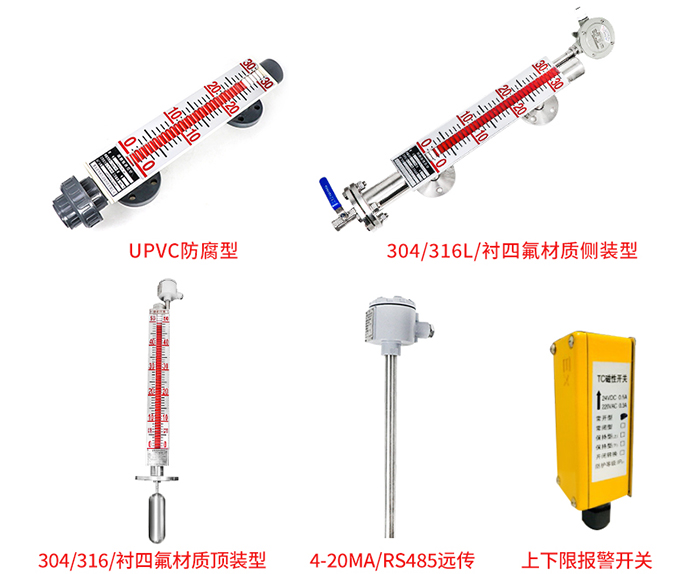

蒸汽夾套磁翻板液位計產品分類圖

蒸汽夾套磁翻板液位計工作原理
在桶槽外側裝置延伸旁路管,由旁路管外加裝液位指示器,將裝有磁鐵的浮球放進旁路管內,因磁性色片內裝著與浮球磁性相反之磁鐵,所以當浮球上升時會吸引磁性色片翻動,磁性色片顏色會由白色翻為紅色(或銀色翻為金色),以指示實際液面高度。
蒸汽夾套磁翻板液位計工作原理圖

蒸汽夾套磁翻板液位計特點及適用場所
1、適用于高溫、高壓力、強酸、強堿及防爆要求、結構簡單、可靠耐用,可加裝多種選購配件使控制更加容易。
2、加裝液位傳送器及磁性開關,不須停機可**安裝或調整。
3、若電源中斷,現場磁性開關亦不受影響,準確性高。
4、每10公分加一不同顏色的色片,使液位容易辨識。
5、舍用于染整設備、廢水處理、發電廠、化工設備,熱煤油鍋爐和石化工業等

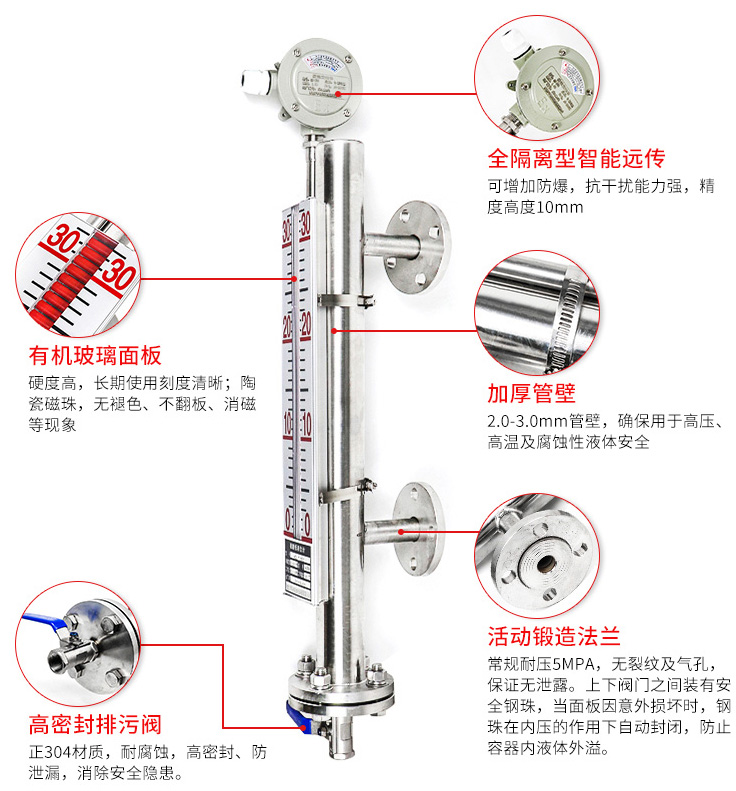

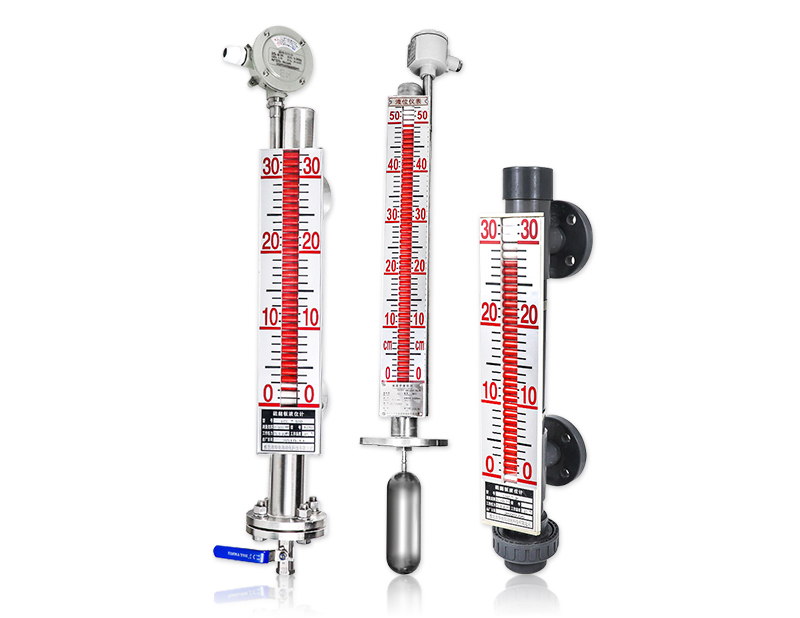

蒸汽夾套磁翻板液位計產品特點圖

蒸汽夾套磁翻板液位計的結構特點
1、磁翻板液位計結構
液位計根據浮力原理,浮子在測量管內隨液位的升降而上下移動,浮子內的永久磁鋼通過磁耦合作用,驅動紅、白色翻柱翻轉180°液位上升時,翻柱由白色轉為紅色,下降時,翻柱由紅色轉為白色,從而實現液位的指示。
2、上下限開關輸出
利用磁性浮子隨液位移動,使安裝在液位計立管設定位置上的簧片開關動作,實現開-關控制或報警。
3、液位計電遠傳
在磁翻板液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成,它通過磁浮子上下移動,經磁耦合作用使導管內測量元件依次動作,獲得電阻信號變化,轉換成0~10或4~20mA的標準電流信號輸出,以便與數字顯示儀表或計算機聯接,實現遠傳顯示及控制。

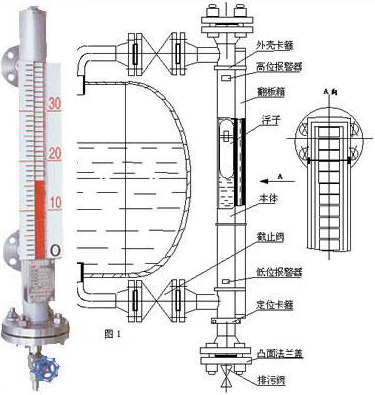

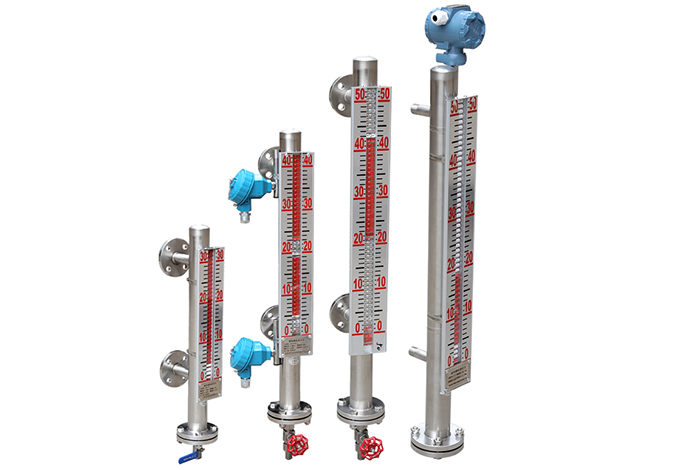

蒸汽夾套磁翻板液位計結構圖

蒸汽夾套磁翻板液位計技術參數

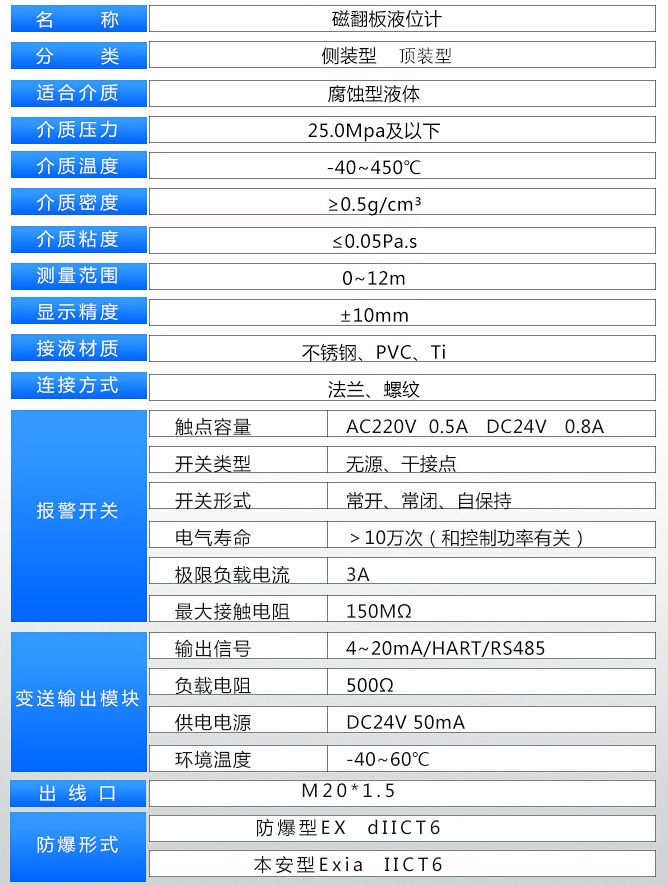

蒸汽夾套磁翻板液位計技術參數對照表


蒸汽夾套磁翻板液位計的使用注意事項
1.對超過一定長度(普通型>3米、防腐型>2米)的液位計。
2.磁翻板液位計的安裝位置,應避開或遠離物料介質進出口處,避免物料流體局部區域的急速變化,影響液位測量的準確性;
3.當配有遠傳配套儀表時需做到如下幾條:
4.應使遠傳配套儀表緊貼液位計主導管,并用不銹鋼抱箍固定(禁用鐵質);
5.遠傳配套儀表上感應面應面向和緊貼主導管;
6.調試時應先打開上部引管閥門,然后緩慢開啟下部閥門,讓介質平穩進入主導管(運行中應避免介質急速?zèng)_擊浮子,引起浮子劇列波動,影響顯示準確性),觀察磁性紅白球翻轉是否正常,然后關閉下引管閥門,打開排污閥,讓主導管內液位下降,據此方法操作三次,確屬正常,即可投入運行(腐蝕性等特殊液體除外);
7.應根據介質情況,不定期清洗磁翻板液位計的主導管清除雜質;

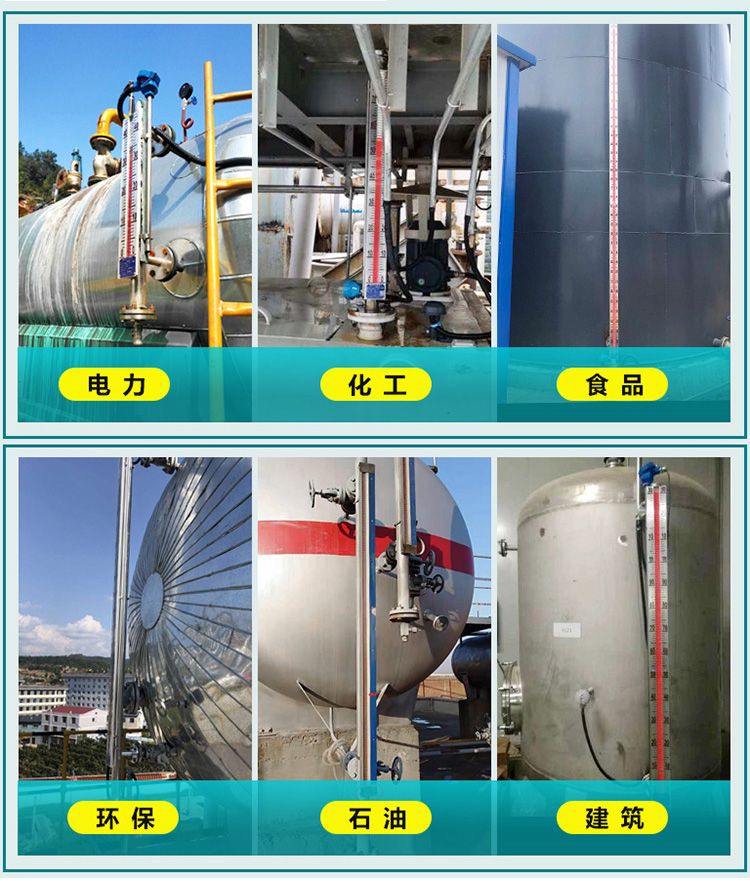

蒸汽夾套磁翻板液位計安裝使用圖

蒸汽夾套磁翻板液位計用途與適用范圍

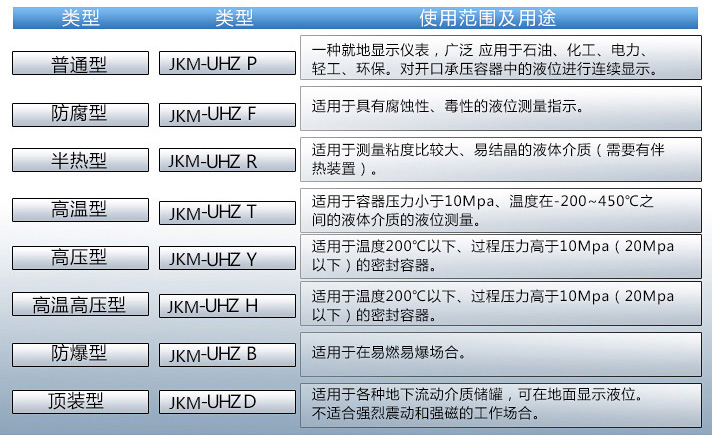

蒸汽夾套磁翻板液位計用途分類

注:
1、對于含有固體懸浮雜質、鐵磁性雜質的容器我公司可提供過濾裝置;
2、帶有變送輸出電信號的液位計,其介質溫度不超過100℃或者需要做降溫處理。

蒸汽夾套磁翻板液位計型譜

蒸汽夾套磁翻板液位計規格選型表1、如果您設計的過程連接法蘭且與我公司的型號不同,或者采用其它標準,我們可以按照您的要求供貨;
2、儀表的測量范圍為兩個連接法蘭的中心距(頂裝型除外),其中下連接法蘭的中心即為儀表指示的零點;
3、儀表的測量范圍為兩個連接法蘭的中心距(頂裝型除外),排污閥距離法蘭中心距的長度由適用介質的密度來確定
4、您應保證設備上連接法蘭的端面具有恰當?shù)钠矫娑?、垂直度、中心距,以保證我們的產品的安裝和使用;
5、浮子室(或者稱為主體管)內應保持清潔而不應有雜質,特別是鐵磁性物質。當介質不清潔時,應增加吸附或過濾裝置,以確保儀表正常工作。
